전원 및 데이터를 위한 최고의 자기 커넥터 : 4핀 포고 핀 설계가 뛰어난 이유

몇 달이 지나도 고장이 나는 충전 포트에 지치셨나요? 최고의 자기 커넥터는 장치 인터페이스의 물리적 마모를 제거하여 이러한 보편적인 불만을 해결합니다. Yuzhan Electronics는 하나의 컴팩트 솔루션으로 안정적인 전력과 안정적인 데이터 전송을 모두 제공하는 4핀 포고 핀 자기 커넥터를 전문으로 합니다.

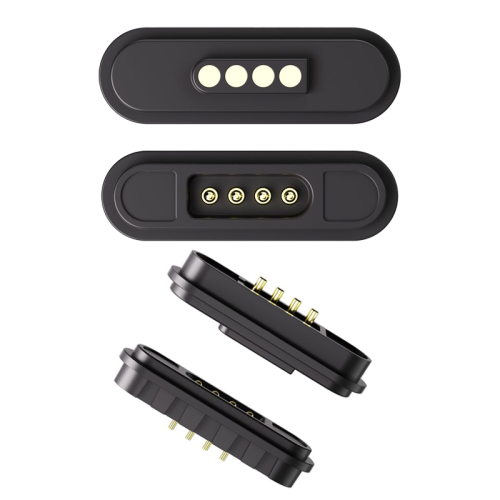

플러그를 꽂았다가 뽑을 때마다 성능이 저하되는 기존 USB 포트와는 달리, 4핀 자기 커넥터는 스프링 장착 포고 핀과 네오디뮴 자석을 사용하여 자동 정렬 및 분리 연결을 생성합니다. 4개의 핀은 USB 2.0 사양에 해당합니다. 즉, 전원용 VBUS, 데이터용 D+ 및 D-, 접지용 GND입니다. 이 아키텍처는 최대 480Mbps의 속도로 동시 고속 충전과 데이터 동기화를 지원합니다.

마그네틱 전원 커넥터 가 뛰어난 이유 는 무엇입니까 ?

기존 커넥터는 기계적 응력, 정렬 불량 및 최종 포트 오류로 인해 어려움을 겪습니다. 고품질 자기 전원 커넥터는 다음을 통해 이러한 문제를 해결합니다.

• 자동 블라인드 결합 : 자석은 시각적인 노력 없이 커넥터를 완벽한 정렬로 안내합니다.

• 이탈 안전성 : 누군가 케이블에 걸려 넘어져도 기기를 테이블에서 잡아당기지 않고 깔끔하게 분리됩니다.

• 금도금 접점 : 부식 방지 핀은 10,000회 이상의 결합 주기 동안 안정적인 전도성을 보장합니다.

PCB를 설계하는 엔지니어에게는 2핀 구성과 4핀 구성 중에서 선택하는 것이 중요합니다. 2핀 자기 커넥터는 전원만 처리하는 반면, 4핀 버전에는 USB 데이터 기능이 추가되어 펌웨어 업데이트나 유선 동기화가 필요한 장치에 이상적입니다 .

자기 USB C 케이블 대안을 선택하는 방법

프로젝트에 맞는 4핀 자기 커넥터를 선택할 때 다음 기술 사양을 고려하세요.

정격 전류 : 표준 모델은 핀당 2A~3A를 지원하지만 고전류 변형은 고속 충전 애플리케이션을 위해 최대 5A를 처리할 수 있습니다 . 커넥터가 장치의 전원 요구 사항과 일치하는지 확인하십시오.

장착 스타일 : 표면 장착 기술(SMT)은 초박형 웨어러블 장치에 가장 적합하며, 스루홀 기술(THT)은 견고한 산업 장비에 탁월한 전단 강도를 제공합니다 .

환경 보호 : 실외 또는 의료 장치의 경우 물과 먼지 유입을 방지하기 위해 O-링 밀봉 기능이 있는 IP67 또는 IP68 등급 자기 커넥터를 찾으십시오 .

Yuzhan Electronics가 귀하의 요구에 가장 적합한 자기 커넥터를 제공하는 이유

포고 핀 및 마그네틱 커넥터 전문 제조업체인 Yuzhan은 금속 부품 가공부터 최종 조립까지 모든 단계를 관리합니다 . 이러한 수직적 통합은 일관된 품질, 빠른 샘플링 및 유연한 맞춤화를 보장합니다. 당사의 4핀 자기 커넥터 시리즈는 다음을 제공합니다.

• 강력하고 안정적인 부착을 위한 N52 네오디뮴 자석

• 접촉 저항이 30mΩ 미만인 금도금 황동 접점

• 공간이 제한된 PCB 레이아웃에 이상적인 컴팩트한 설치 공간

• 핀 피치, 하우징 모양 및 장착 방법에 대한 사용자 정의 옵션

•

소비자 웨어러블, 산업용 핸드헬드 단말기, 자동차 전자 장치 등 무엇을 제작하든 프리미엄 자기 전원 커넥터 에 투자하면 장치 포트를 보호하고 장기적인 유지 관리 비용을 줄일 수 있습니다. 많은 고객이 보다 안전하고 편리한 사용자 인터페이스를 위해 기존 고정 핀 커넥터에서 당사의 자기 솔루션으로 업그레이드했습니다 .

연결 문제를 해결할 준비가 되셨나요? 지금 Yuzhan Electronics에 문의하여 4핀 자기 커넥터 요구 사항에 대해 논의하세요.
